Vinterväxel på Militär MONARK-JAWA

Här diskuteras och tipsas om reservdelar...
Scania sba111
Inlägg: 31
Blev medlem: tor mar 17, 2016 10:26 pm
Ort: Södra Dalarna

Vinterväxel på Militär MONARK-JAWA

Inlägg av Scania sba111 » lör mar 04, 2017 8:13 pm

På min monark-Jawa har någon kapat bort fästet för handväxeln (vinterväxeln)
Tänkte tillverka delarna själv men saknar måtten....

URL=http://forumbilder.se/G7N8I/vintervaxelfaste]Bild[/URL]

Måtten på vinklarna till främre registreringsskylt skulle också vara av intresse.


Har någon dessa delar tillsalu så är även de av intresse.
Önskar även köpa de två muttrarna på själva ljuddämparna (grönmarkerat på bilden)

Användarvisningsbild
Andercz
Site Admin
Inlägg: 1002
Blev medlem: tor nov 20, 2008 8:15 pm
Ort: Märsta

Re: Vinterväxel på Militär MONARK-JAWA

Inlägg av Andercz » sön mar 05, 2017 1:38 am

Hej, jag tycker denna tråden börjar bli lite lång och handla om många olika saker. Forumet är ju även en databank, där det skall vara ganska lätt att hitta tips om det ena och det andra...

Så nu fortsätter vi med en tråd om vinterväxeln på en Monark-JAWA..

Jag har tidigare mätt och avbildat alla delar i MONARK m962´s Vinterväxelarrangemang, men jag har missat att kolla fästet på ramen. Det ordnar jag i morgon.
Tills vidare får du hålla tillgodo med detta:

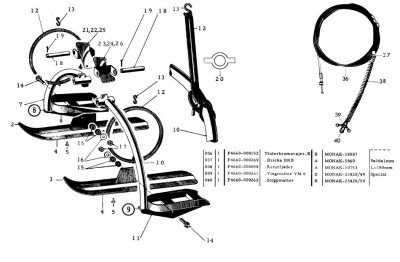

Delar till skidor Monark-JAWA.JPG

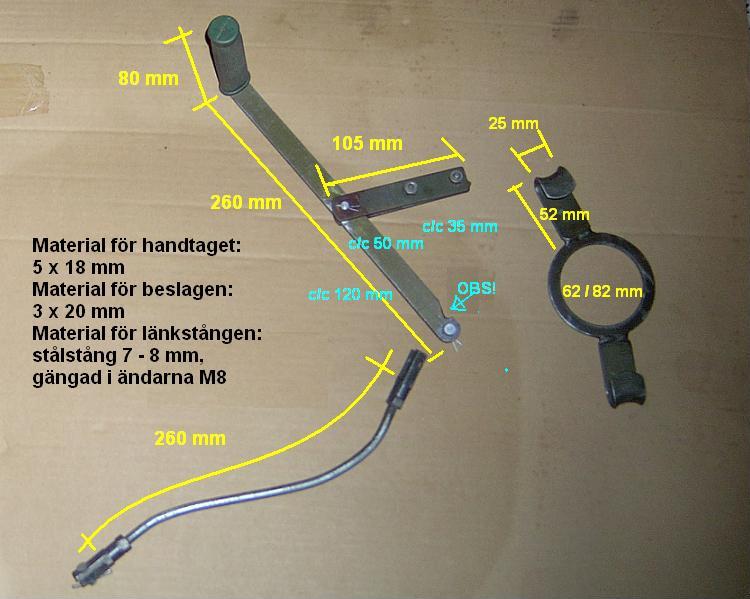

Handväxel Monark-JAWA mått.JPG

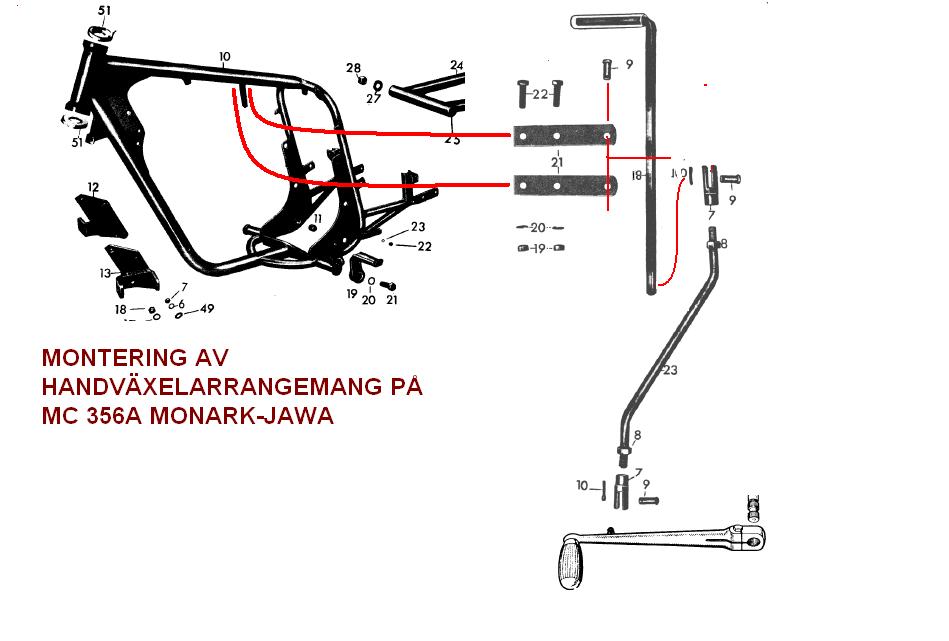

HANDVÄXEL MONARK-JAWA.JPG
Vi hörs

Andercz
Det går inte att bromsa sig ur en uppförsbacke...

Användarvisningsbild
Andercz
Site Admin
Inlägg: 1002
Blev medlem: tor nov 20, 2008 8:15 pm
Ort: Märsta

Re: Vinterväxel på Militär MONARK-JAWA

Inlägg av Andercz » mån mar 06, 2017 7:01 pm

Här är lite mer mått...

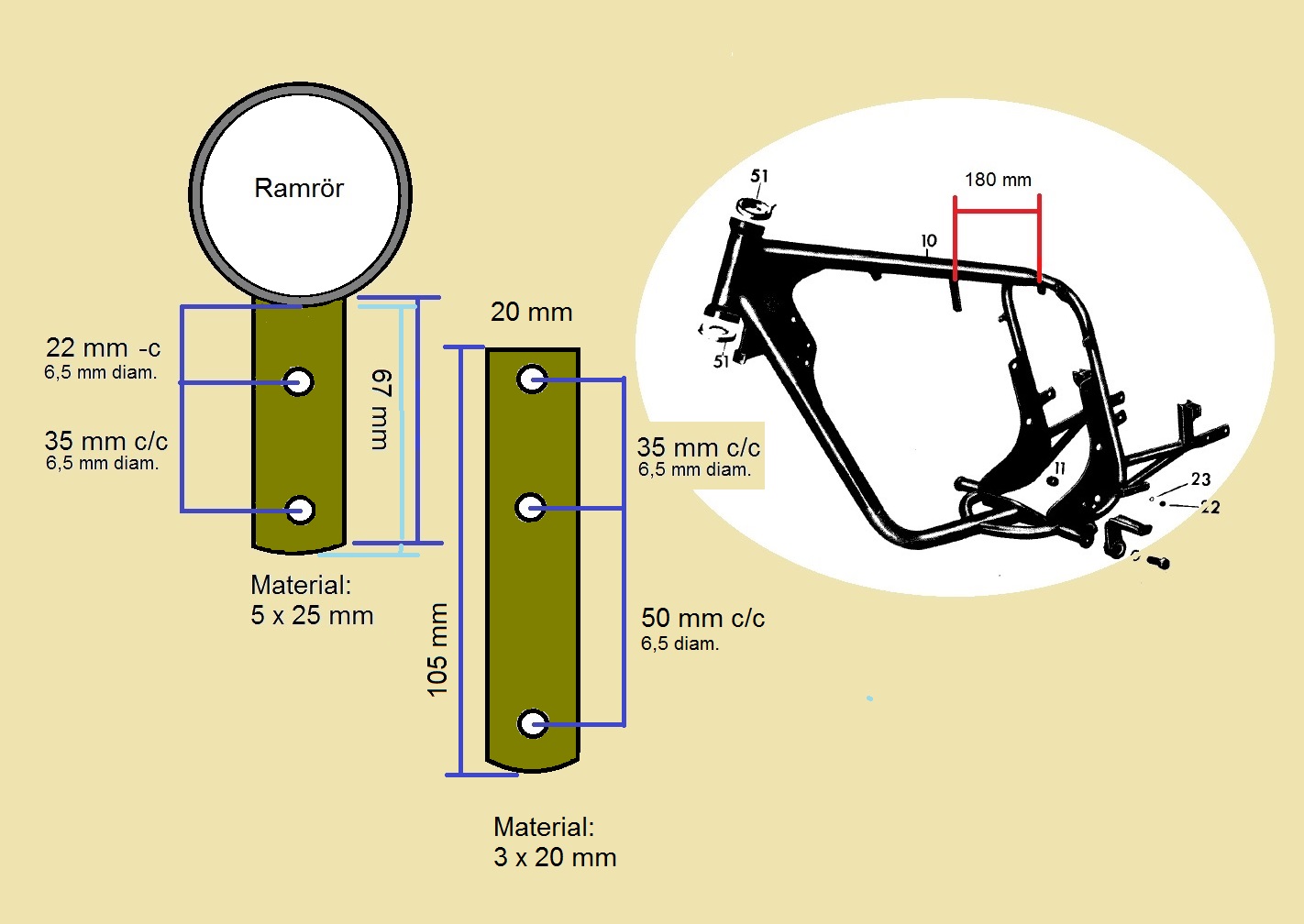

Ramfäste VINTERVÄXEL, MONARK m962.jpg
Grattis till första testturen! :mrgreen:

Andercz
Det går inte att bromsa sig ur en uppförsbacke...

Scania sba111
Inlägg: 31
Blev medlem: tor mar 17, 2016 10:26 pm
Ort: Södra Dalarna

Re: Vinterväxel på Militär MONARK-JAWA

Inlägg av Scania sba111 » ons mar 08, 2017 11:50 pm

Tusen tack, Nu ska det tillverkas lite mer delar :)
Bilder kommer givetvis när delarna är tillverkade.
Blir lite kvällsarbete i verkstaden på jobbet.

Jättebra med måttet (180mm) till det bakre örat.
Vad ska sitta i det bakre örat? det är ett gängat M6 hål i det örat.
Är det där + jordkabeln ska anslutas? eller är det till för något annat?

off topic.
Provturen var 110% nöje. Målsättningen är besiktning i Maj. Min 356A har varit avställd sedan 1986. men besiktad en gång 2004.
Blir sugen på att skaffa en till militär Mc av typen 255A eller 355A. Ett objekt föredrar jag då det är kul med pyssel.

Användarvisningsbild
Andercz
Site Admin
Inlägg: 1002
Blev medlem: tor nov 20, 2008 8:15 pm
Ort: Märsta

Re: Vinterväxel på Militär MONARK-JAWA

Inlägg av Andercz » tor mar 09, 2017 2:06 pm

Nej, måttet 180 mm är från bakre rambågen, där övre ramröret möter bågen.
Lite schematiskt, sett uppifrån, så här:
180 mm.jpg
Och här en ännu tydligare bild:
Ramfäste Handväxel MONARK 962.jpg
Det gängade hålet är mycket riktigt till för att ansluta jordkablar.

Hur mycket av luftreningen saknar du?
Har du "gummisnabeln"? Hållare till densamma?
Anslutning/ Chokeflapp, Gummisnabel <-> Förgasare?
Luftfilter?
Jag kan ha det mesta av detta på hyllan..

Det är lättare att ställa in förgasaren rätt om man har rätt grejer till luftreningen.

Andercz
Det går inte att bromsa sig ur en uppförsbacke...

Scania sba111
Inlägg: 31
Blev medlem: tor mar 17, 2016 10:26 pm
Ort: Södra Dalarna

Re: Vinterväxel på Militär MONARK-JAWA

Inlägg av Scania sba111 » ons mar 15, 2017 8:25 pm

Lite ny tillverkade plåtbitar
De tre övre vänstra plåtbitarna till fästet tillverkades idag, lite jobb återstår med ramfästet tex. att slipa radien mot ramen.

Avdragaren till rotorn ses överst längst till vänster.

Sprintarna till vinterväxeln i mitten

Växelhandtag och stag är kopierade (fick låna orginalstag av en vän.) Gafflarna är tillverkade av långa M8 skarvmuttrar.

Finslipning och grönmålning kommer att ske lite senare när allt är provmonterat en gång.


Användarvisningsbild
Andercz
Site Admin
Inlägg: 1002
Blev medlem: tor nov 20, 2008 8:15 pm
Ort: Märsta

Re: Vinterväxel på Militär MONARK-JAWA

Inlägg av Andercz » ons mar 15, 2017 10:53 pm

Vore jag din slöjdlärare, skulle jag ge A (Stora A!) i betyg :D
Stiligt!

Mössen har funnit just det där gröna gummihandtaget som sitter på växelspaken väldigt läckert.. Jag har letat på många ställen, men ännu inte hittat något liknande. Kanske något handtag till en gammal barncykel.. Det är ju en MONARK.. de tillverkade massor, massor av alla storlekar av trampcyklar.
Det kan ju ersättas med en bit gummislang förstås. Tills vidare.


Andercz
Det går inte att bromsa sig ur en uppförsbacke...

Scania sba111
Inlägg: 31
Blev medlem: tor mar 17, 2016 10:26 pm
Ort: Södra Dalarna

Re: Vinterväxel på Militär MONARK-JAWA

Inlägg av Scania sba111 » ons mar 15, 2017 11:04 pm

A i betyg tackar jag för!

Jag har också tittat på handtaget, får bli grön trädgårdsslang så länge.
Barncykel det var ett bra tips, får kolla på loppisarna här i trakten.

Användarvisningsbild
Andercz
Site Admin
Inlägg: 1002
Blev medlem: tor nov 20, 2008 8:15 pm
Ort: Märsta

Re: Vinterväxel på Militär MONARK-JAWA

Inlägg av Andercz » tor mar 16, 2017 12:02 am

Tänk på att montera även tanken när du provmonterar växellänkaget. Det lilla urtaget vid hålet till länken ner till växelpedalen, det är till för att du inte skall slå i kanten på just tanken..Slår växelspaken i tanken får du fila till lite mer i uttaget, annars får du svårt att lägga i växlarna..
Självklart kan man justera en del med skruvklykorna på länken till växelpedalen, men hacket, urtaget finns där av en anledning.



Andercz
Det går inte att bromsa sig ur en uppförsbacke...

Användarvisningsbild
mbroden83
Inlägg: 20
Blev medlem: fre feb 17, 2017 8:19 pm
Ort: Tenhult

Re: Vinterväxel på Militär MONARK-JAWA

Inlägg av mbroden83 » ons mar 22, 2017 1:56 pm

Jag har en vinkel till främre regskylt som jag kan skicka till dig, så kan du göra en till kopia...
